Guide fiable des moteurs à courant alternatif pour ventilateur d'extraction : types, spécifications et sélection

Principaux types de moteur à courant alternatif pour ventilateur d'extraction

Lors de la sélection ou de la conception d'un système de ventilation, comprendre les différents types de Moteur à courant alternatif du ventilateur d'extraction est crucial. En fonction de leurs méthodes de démarrage et de la conception de leurs bobinages, les moteurs à courant alternatif présentent des caractéristiques d'efficacité, de couple et de coût très différentes.

Voici les types de Moteur à courant alternatif du ventilateur d'extraction utilisé en ventilation :

Moteurs à pôles ombragés

Il s'agit de la forme structurelle la plus simple d'un Moteur à courant alternatif du ventilateur d'extraction . Il crée un champ magnétique rotatif en plaçant un anneau de cuivre (bobine d'ombrage) autour d'une partie de chaque pôle du stator.

Caractéristiques : Coût extrêmement faible, unucun condensateur ni interrupteur centrifuge requis et construction très robuste.

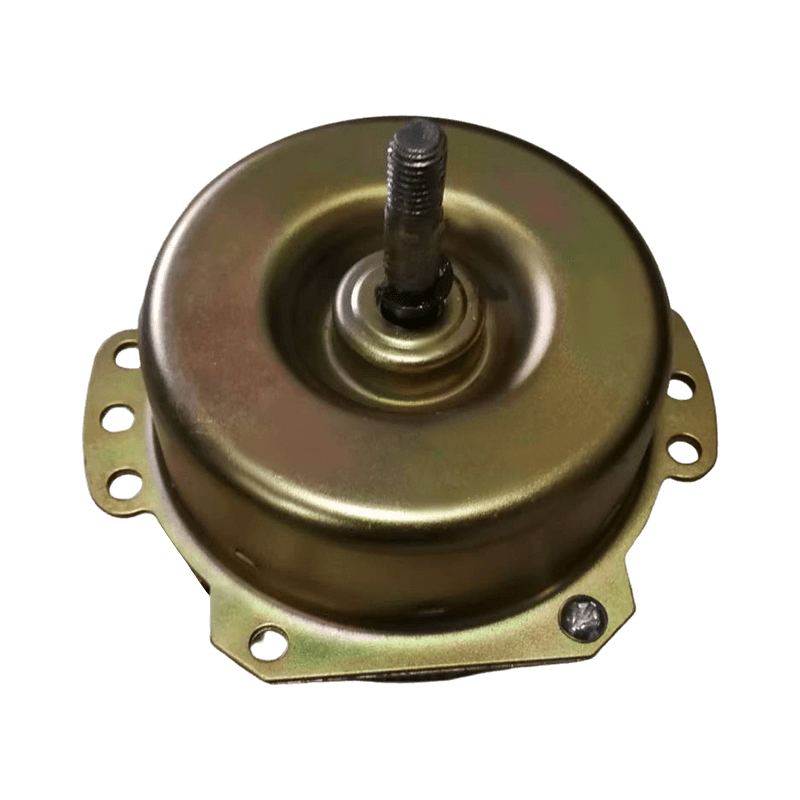

Demandes : On le trouve couramment dans les petits ventilateurs d'extraction de salle de bains, les ventilateurs domestiques et les micro-ventilateurs de refroidissement.

Moteurs PSC (condensateur divisé permanent)

Le moteur PSC est la norme actuelle de l'industrie pour les moteurs de milieu à haut de gamme. Moteur à courant alternatif du ventilateur d'extraction candidatures. Il utilise un condensateur de fonctionnement connecté en permanence pour améliorer l'efficacité et la fluidité opérationnelle.

Caractéristiques : Efficacité supérieure à celle des moteurs à pôles ombragés, bruit de fonctionnement réduit et prend en charge un certain degré de contrôle de la vitesse.
Demandes : Largement utilisé dans les hottes de cuisine, la ventilation des bureaux commerciaux et les unités terminales CVC.

Moteurs CSIR (démarrage par condensateur / fonctionnement par induction)

Ce type de Moteur à courant alternatif du ventilateur d'extraction connecte un condensateur haute capacité pendant le démarrage pour obtenir un couple de démarrage élevé, puis déconnecte le condensateur via un interrupteur une fois en fonctionnement.

Caractéristiques : Couple de démarrage élevé, capable d'entraîner des pales de ventilateur lourdes ou de surmonter une résistance élevée des conduits.
Demandes : Principalement utilisé dans les ventilateurs d'extraction industriels à grand volume ou dans les équipements de ventilation d'usine à grande échelle.

Comparaison des paramètres de performance de différents types de moteurs à courant alternatif de ventilateur d'extraction

Indicateur	Moteur à pôle ombragé	Moteur CFP	Moteur CSIR
Efficacité	15% - 30% (inférieur)	50 % - 70 % (moyen-élevé)	40% - 60% (Moyen)
Couple de démarrage	Faible (convient aux charges légères)	Moyen	Élevé (Convient aux charges lourdes)
Facteur de puissance	Inférieur	Près de 1,0 (excellent)	Inférieur
Niveau de bruit	Modéré	Extrêmement faible (rotation douce)	Modéré (Switching sound)
Complexité de fabrication	Minime	Moyen (Requires external capacitor)	Élevé (inclut le dispositif de démarrage)
Plage de puissance commune	1W - 50W	20W - 500W	100W - 1500W
Capacité de contrôle de vitesse	Mauvais (vitesse généralement fixe)	Bon (Via tension/multi-enroulements)	Pauvre

Recommandations de sélection

Si votre projet privilégie rentabilité extrême et a de faibles besoins en débit d'air, un Moteur à courant alternatif de ventilateur d'extraction à poteau ombragé est le choix préféré.
Si vous vous concentrez sur coûts d'électricité à long terme et performances silencieuses , le Moteur à courant alternatif du ventilateur d'extraction PSC est la solution performante privilégiée par les constructeurs mondiaux.
Pour les grands systèmes d'échappement industriels qui doivent surmonter la pression des conduits sur de longues distances , a Moteur à courant alternatif du ventilateur d'extraction CSIR avec un couple de démarrage élevé est recommandé.

Structure interne et principe de fonctionnement du moteur à courant alternatif du ventilateur d'extraction

Comprendre la construction interne d'un Moteur à courant alternatif du ventilateur d'extraction aide à comprendre comment il maintient une efficacité élevée dans des conditions de travail intenses. Les moteurs à courant alternatif fonctionnent principalement sur la base de la loi de Faraday sur l’induction électromagnétique.

Analyse des composants de base

Stator : La partie fixe du moteur, constituée de tôles d'acier au silicium laminées et d'enroulements de fils de cuivre isolés. Il génère un champ magnétique rotatif lorsque le courant alternatif est appliqué.
Rotor : La partie tournante. Pour un Moteur à courant alternatif du ventilateur d'extraction , un rotor à « cage d'écureuil » est généralement utilisé. Il génère un courant induit pour créer un couple de rotation.
Roulements : Composants clés supportant le rotor. Leur qualité impacte directement la perte par frottement et la durée de vie des Moteur à courant alternatif du ventilateur d'extraction .
Boucliers d'extrémité et boîtier : Utilisé pour sécuriser les composants internes et aider à la dissipation de la chaleur.

Présentation du principe de fonctionnement

Lorsque le courant alternatif entre dans les enroulements du stator du Moteur à courant alternatif du ventilateur d'extraction , un champ magnétique tournant se forme. Selon l'induction électromagnétique, ce champ induit un courant dans les barres du rotor. Le courant du rotor interagit avec le champ magnétique pour produire une force électromagnétique (force de Lorentz), poussant le rotor à suivre la rotation du champ du stator, entraînant ainsi les pales du ventilateur.

Composant clé : comparaison des roulements à manchon et des roulements à billes

Spécification technique	Palier à manchon	Roulement à billes
Principe de fonctionnement	L'arbre glisse dans un manchon lubrifié	L'arbre est soutenu par des billes d'acier roulantes
Vie de conception	Env. 20 000 à 30 000 heures	Env. 50 000 à 80 000 heures
Coefficient de frottement	Plus élevé (augmente à mesure que l’huile sèche)	Extrêmement bas et stable
Limites d'orientation	Généralement limité à l'horizontale	Prend en charge horizontal, vertical ou n'importe quel angle
Bruit opérationnel	Très silencieux au début, augmente ensuite	Bruit toujours faible
Résistance à la température	Modéré; oil fails at high temps	Parfait ; adapté à l'évacuation de la chaleur
Rentabilité	Faible coût ; adapté aux biens de consommation	Coût plus élevé ; adapté à une utilisation industrielle 24h/24 et 7j/7

Impact du matériau de bobinage sur les performances

Propriété matérielle	Enroulement en cuivre pur	Enroulement en aluminium/CCA
Conductivité	100 % (standard)	Env. 60% - 70%
Résistance à la chaleur	Extrêmement élevé ; résiste à l'épuisement professionnel	Inférieur; resistance increases rapidly with heat
Efficacité	Faible perte ; haute efficacité énergétique	Perte élevée ; le moteur chauffe facilement
Résistance mécanique	Bonne ténacité ; résistant aux vibrations	Fragile ; sujet aux pannes en circuit ouvert
Volume du moteur	Un volume plus petit pour la même puissance	Nécessite un plus grand volume pour la dissipation de la chaleur

Comment choisir le moteur AC du ventilateur d'extraction adapté à votre système

Choisir le bon Moteur à courant alternatif du ventilateur d'extraction cela implique bien plus qu’une simple adéquation du pouvoir ; cela nécessite une comparaison scientifique basée sur les besoins de ventilation, l’environnement d’installation et les cycles de service attendus.

Paramètres de base : puissance et CFM

Le pouvoir d'un Moteur à courant alternatif du ventilateur d'extraction est généralement exprimé en watts (W) ou en chevaux (HP), et il doit vaincre la résistance de l'air des pales du ventilateur.

CFM (pieds cubes par minute) : Mesure le volume d'air évacué par minute.
Pression statique : La résistance que le moteur doit surmonter lorsqu’il pousse l’air à travers des conduits ou des filtres.

Application	Plage de puissance recommandée	Régime typique	Type de roulement suggéré
Petite salle de bain domestique	15W - 35W	1000 - 1500	Palier à manchon (économique)
Hotte de cuisine commerciale	150W - 400W	1500 - 2800	Double roulement à billes (durable)
Échappement d’usine/d’entrepôt	0,5 CV - 2 CV	800 - 1700	Roulement à billes robuste (industriel)
Refroidissement électronique	5W - 20W	2500 - 3500	Manchon ou roulement hydraulique

Correspondance des spécifications électriques

Paramètre	Description et impact
Tension nominale	Doit correspondre (par exemple, AC 110 V ou 220 V). La haute tension brûle les enroulements ; la basse tension ne démarre pas.
Fréquence	50 Hz ou 60 Hz. Une fréquence inadaptée provoque un écart de vitesse (environ 20 %) et une surchauffe.
Classe d'isolation	Classe B (130°C) est standard ; Classe F (155°C) est destiné à un usage industriel à haute température.
Indice IP	IP44 pour la résistance aux éclaboussures ; IP55/IP66 pour la résistance à la poussière et à l'eau dans les sites industriels.

Facteurs environnementaux pour le moteur à courant alternatif du ventilateur d'extraction

Température ambiante : Les moteurs standards fonctionnent entre -20°C et 40°C. Les gaz d'échappement à haute température nécessitent des moteurs de puissance supérieure.
Humidité et corrosion : Dans les usines chimiques ou les zones côtières, choisissez des moteurs dotés de revêtements anticorrosion ou de carters en aluminium.
Cycle de service :
- S1 (continu) : Convient pour la ventilation industrielle (fonctionnement 24 heures sur 24).
- S2 (Courte durée) : Convient aux salles de bains domestiques ou à un usage intermittent.

5. Guide d'installation et de câblage du moteur CA du ventilateur d'extraction

Une installation correcte garantit la sécurité et l’efficacité. Assurez-vous toujours que l'alimentation est complètement coupée avant de manipuler un Moteur à courant alternatif du ventilateur d'extraction .

Composants de câblage de base

Exécuter le condensateur : Dans les moteurs PSC, il crée le déphasage pour démarrer et maintenir la rotation.
Protecteur de surcharge thermique : Les interrupteurs thermiques intégrés coupent automatiquement l'alimentation si le moteur dépasse les limites de température.
Borne de terre : Les moteurs à boîtier métallique doivent être mis à la terre de manière fiable pour éviter les fuites électriques.

Comparaison du câblage : vitesse unique ou vitesse multiple

Type de câblage	Nombre de câbles	Caractéristiques	Application
Vitesse unique	3 fils (L, N, G)	Le plus simple ; tourne à toute vitesse.	Ventilateurs industriels ou de salle de bains de base.
Multi-vitesse	4 fils	Change la vitesse via des robinets d'enroulement.	Hottes de cuisine; ventilation des bureaux.
Réversible	4-5 fils	Change de direction via l'échange de phase.	Ventilateurs de fenêtre avec modes admission/évacuation.

Précautions d'installation et paramètres physiques

Objectif de l'installation	Exigence technique	Conséquence potentielle
Alignement	Déviation < 0,05 mm	Vibrations, défaillance des roulements, bruit élevé.
Angle	Vertical ou horizontal (roulement de match)	Les paliers lisses échouent rapidement s'ils sont montés verticalement.
Couple de serrage	Utilisez une clé dynamométrique selon les spécifications des boulons	Les pièces détachées provoquent un déplacement ; un serrage excessif fissure les boucliers d'extrémité.
Espace de refroidissement	Prise d'air dégagée à l'arrière du moteur	Pauvre ventilation leads to rapid temperature rise.

Définitions courantes des couleurs de fils (référence internationale)

Noir : Chaud/En direct
Blanc : Neutre
Vert/Jaune-Vert : Sol
Marron/Violet : Généralement pour les connexions de condensateurs

Conseils d'entretien pour prolonger la durée de vie du moteur à courant alternatif du ventilateur d'extraction

Un entretien régulier réduit considérablement le taux de défaillance d'un Moteur à courant alternatif du ventilateur d'extraction .

Liste de contrôle d'entretien

Nettoyage de la poussière : La poussière est le principal tueur d'un Moteur à courant alternatif du ventilateur d'extraction . Il bloque les échanges thermiques et détruit l'équilibre du rotor.
Lubrification des roulements : Pour les moteurs non scellés, appliquez 1 à 2 gouttes d’huile légère tous les 6 à 12 mois.
Test de condensateur : Les condensateurs tombent souvent en panne avant le moteur. Si le moteur bourdonne mais ne démarre pas, vérifiez le condensateur.

Tableau de dépannage

Problème	Cause possible	Solution
Le moteur ne démarre pas, pas de son	Pas d'alimentation ou fusible thermique interne grillé	Vérifiez le circuit ; remplacez le moteur si le fusible n’est pas réarmable.
Le moteur ronronne mais ne tourne pas	Condensateur défectueux ou lames coincées	Remplacez le condensateur ; dégager les obstacles.
Bruit excessif	Roulements usés ou lames déséquilibrées	Remplacer les roulements ; serrez ou remplacez les lames.
Moteur lent et surchauffe	Enroulements en court-circuit ou basse tension	Mesurer la tension ; remplacez le moteur si la tension est normale.

FAQ

Q : Mon moteur à courant alternatif de ventilateur d'extraction peut-il fonctionner 24h/24 et 7j/7 ?
R : Cela dépend du cycle de service. Moteurs évalués S1 sont conçus pour une utilisation continue, tandis que les moteurs domestiques doivent être utilisés par intermittence pour éviter l’accumulation de chaleur.
Q : Pourquoi le débit d'air a-t-il diminué après le remplacement du moteur ?
R : Vérifiez si le moteur est inversion . La direction du moteur AC dépend de la phase de démarrage de l'enroulement ; un câblage incorrect peut amener le ventilateur à souffler de l'air vers l'arrière.
Q : Qu'est-ce qu'une augmentation normale de la température pour un moteur à courant alternatif de ventilateur d'extraction ?
R : La plupart des moteurs fonctionnent entre 50°C et 70°C. Tant qu'elle ne dépasse pas la classe d'isolation (par exemple 130°C pour la classe B), c'est généralement normal.
Q : Puis-je utiliser un interrupteur inverseur CC pour contrôler mon moteur CA ?
R : Non. Norme Moteur à courant alternatif du ventilateur d'extraction les unités nécessitent des contrôleurs de vitesse CA dédiés. L'utilisation d'un mauvais contrôleur peut provoquer des cris et des grillages rapides des enroulements.
